ACOPLES FLEXIBLES

APLICACIONES •Usados para absorber vibraciones y/o movimientos originados por equipos conectados a la canalización eléctrica. •Sustituyen a tuberías rígidas cuando es necesario realizar curvas difíciles.

CARACTERÍSTICAS •Diseño hermético, a prueba de agua. •Garantizan la continuidad eléctrica del aterramiento del sistema. •Cuentan con una manga aislante interna que protege a los conductores de la abrasión en condiciones de vibración. •Configuración ECGJH: roscas cónicas NPT macho en ambos extremos. •Configuración ECLK: un extremo con rosca NPT macho y el otro con una unión roscada NPT hembra (UNF).



MATERIALES Y ACABADOS •Trenzado exterior: Bronce ó Acero inoxidable. •Núcleo corrugado interior: Latón ó Acero inoxidable con manga aislante interna. •Conectores de los extremos: Latón ó Acero inoxidable. •Uniones en configuración ECLK hasta 1”: Acero. •Uniones en configuración ECLK mayor a 1”: Aleación de Hierro Fundido EXCELITE.

OPCIONES DISPONIBLES •Se pueden suministrar en longitudes especiales bajo solicitud del cliente (limitación según UL-886: máximo 36”). •Revestido de PVC en el exterior.**



NORMAS SEGUIDAS •UL-886: “Outlet boxes and fittings for use in hazardous (classified) locations”. •ANSI B.1.20.1: “Pipe threads”. •ANSI B1.1: “Unified inch screw threads (UN and UNR thread form)”. •Código Eléctrico Nacional: Acoples de 1/2”. Apto para áreas Clase I, Div. 1 y 2, Grupos A, B, C, D. Clase II, Div. 1, Grupos E, F, G. Clase II, Div. 2, Grupos F, G. Clase III. •Código Eléctrico Nacional: Acoples desde 3/4” hasta 1”. Apto para áreas Clase I, Div. 1 y 2, Grupos C, D. Clase II, Div. 1, Grupos E, F, G. •Clase II, Div. 2, Grupos F, G. Clase III. •Código Eléctrico Nacional: Acoples desde 1 1/4” hasta 4”. Apto para áreas Clase I, Div. 1 y 2, Grupos D. Clase II, Div. 1, Grupos E, F, G. •Clase II, Div. 2, Grupos F, G. Clase III.

RECOMENDACIONES PARTICULARES DE INSTALACIÓN •Verifique que el radio de doblado no sea menor al de la tabla anexa (Rm).

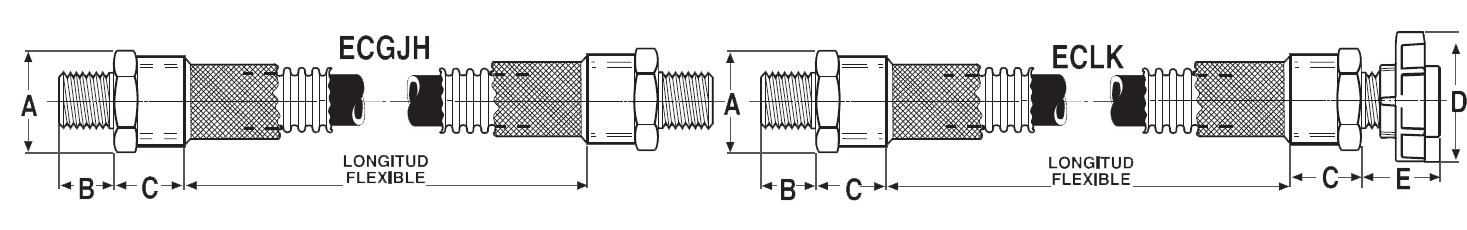

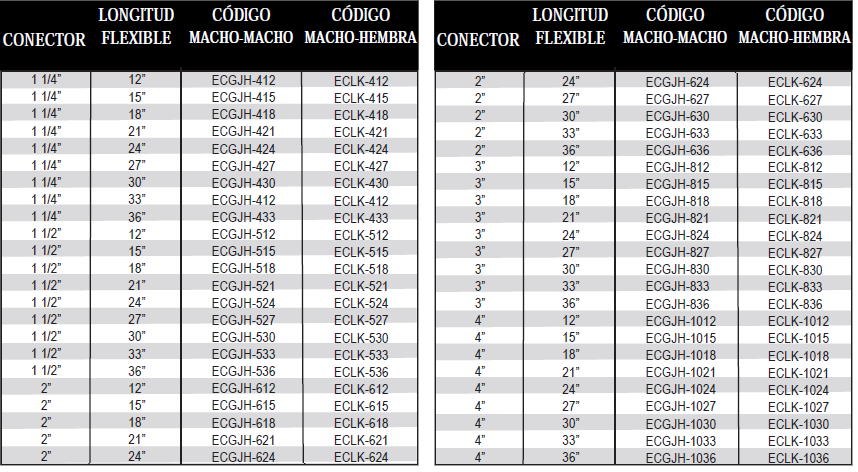

CONFIGURACIONES Y DIMENSIONES DISPONIBLES
