CAJAS DE EMPALME Y CONTROL



APLICACIONES

•Utilizadas para realizar conexiones de cables mediante regletas o directamente.
•Apta para el montaje de equipos eléctricos tal como relés, breakers y otros instrumentos.
•Mediante la instalación de botones actuadores, luces indicadoras y otros accesorios en la tapa de estas cajas, se pueden configurar como estaciones de control.





CARACTERÍSTICAS

•Tapa apernada de gran tamaño con junta plana, permite el máximo acceso al interior de la caja.
•Gran variedad de tamaños, a fin de adecuarlas a las necesidades de cada caso.
•Posibilidad de elaborar en las paredes de las cajas accesos roscados en los lugares y cantidades especificadas por el cliente.
•Tapas planas en todos los tamaños, aptas para el montaje de actuadores en ellas.
•Elementos de fijación removibles.
•Posibilidad de instalar bisagras para facilitar la apertura de la caja.
•Planchas internas opcionales para el montaje de equipos.

MATERIALES Y ACABADOS

•Cuerpos y tapas: Aleación de Hierro Fundido EXCELITE.
•Cuerpos y tapas: Aluminio libre de Cobre.*
•Empacaduras: Buna-N.
•Tornillos: Acero inoxidable.
•Bisagras: Aleación de Hierro Fundido EXCELITE.
•Revestimientos anticorrosivos en ASTM-536 galvanizado y acabado epóxico.
•Revestido de PVC en el exterior y pintura de poliuretano en el interior.**





 OPCIONES DISPONIBLES

•Empacaduras de Buna-N para hacer la caja hermética al agua y al polvo (NEMA 4).
•Tapas con bisagras incluidas en todas las cajas mayores a las EJB-8138. Para añadir bisagras a cajas menores, contáctenos.
•Plancha interna de montaje.
•Revestimientos especiales disponibles bajo solicitud del cliente.
•Consultar a nuestro representante acerca de la fabricación de estaciones de control con este tipo de cajas y/o medidas especiales.

NORMAS SEGUIDAS


•UL-886: “Outlet boxes and fittings for use in hazardous (classified) locations”.
•ANSI B1.1: “Unified inch screw threads (UN and UNR thread form)”.
•ANSI B1.20.1: “Pipe threads”.
•Código Eléctrico Nacional: Apto para áreas Clase I, Div 1 y 2, Grupo D. Clase II, Div 1,Grupos E, F, G. Clase II, Div 2,Grupos F, G. Clase III.

RECOMENDACIONES DE INSTALACIÓN


•Siga las recomendaciones en cuanto al uso de sellos cortafuego (tipo EYS / EYD / EYSX / EYDX) en este tipo de cajas.

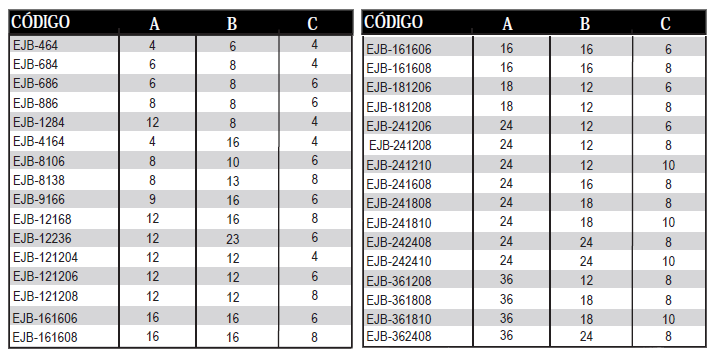

CONFIGURACIONES Y DIMENSIONES DISPONIBLES

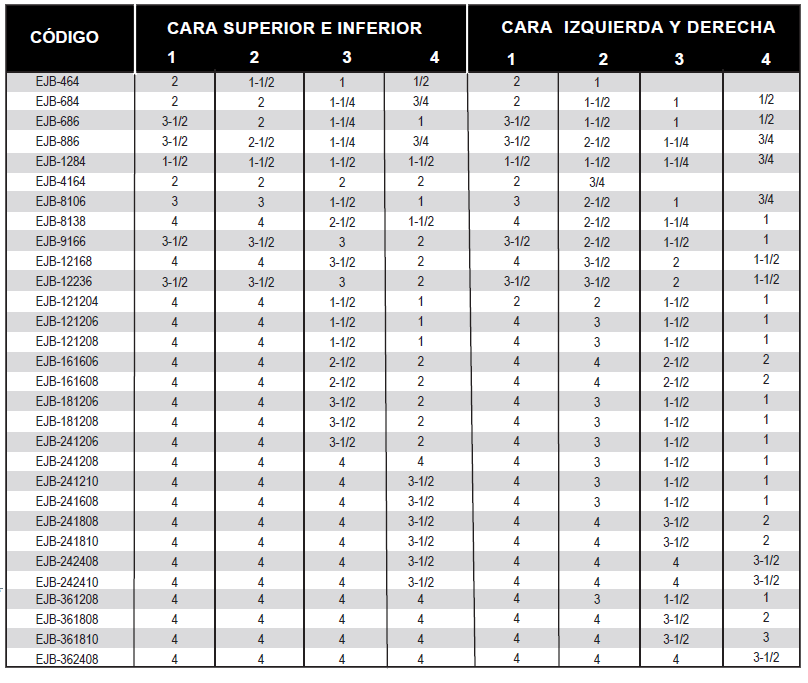

MAXIMA CANTIDAD PERFORACIONES ROSCADAS POSIBLES

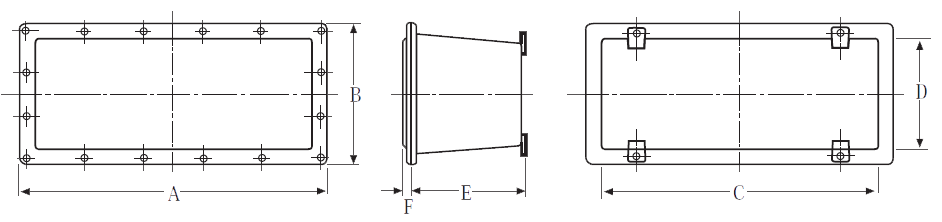

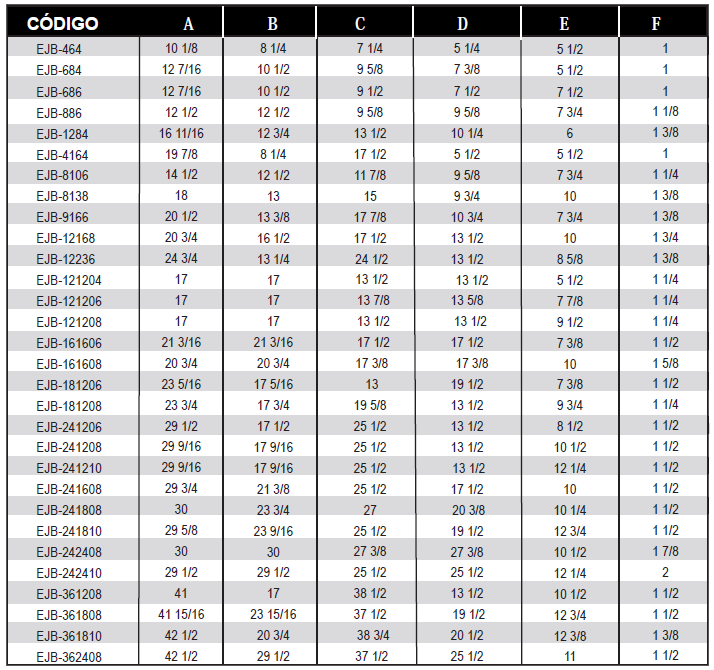

DIMENSIONES EXTERNAS
