EYSX





APLICACIONES

•Los Sellos Cortafuergos son aptos para las áreas clasificadas, solo cuando son usados el compuesto sellador en su interior.
•Confinar una posible explosión en el interior de la caja o equipo sellado, evitando el paso de las llamas o gases calientes a través de la canalización.
•Minimizar el paso de gases ó vapores de un punto de la canalización a otro.
•Evitar el efecto de pre-compresión (¨pressure piling¨) que se produciría de originarse una llama en un punto de la canalización
lejano a una caja, viajando hacia esta y creando excesivas presiones de explosión en esa caja.
•Los Sellos Cortafuergos son aptos para las áreas clasificadas, solo cuando son usados el compuesto sellador en su interior.
•Confinar una posible explosión en el interior de la caja o equipo sellado, evitando el paso de las llamas o gases calientes a través de la canalización.
•Minimizar el paso de gases ó vapores de un punto de la canalización a otro.
•Evitar el efecto de pre-compresión (¨pressure piling¨) que se produciría de originarse una llama en un punto de la canalización
lejano a una caja, viajando hacia esta y creando excesivas presiones de explosión en esa caja.



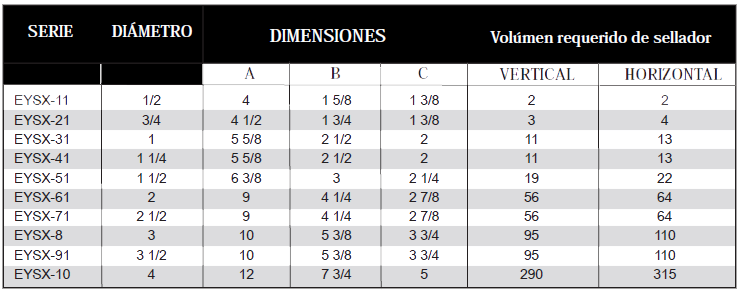

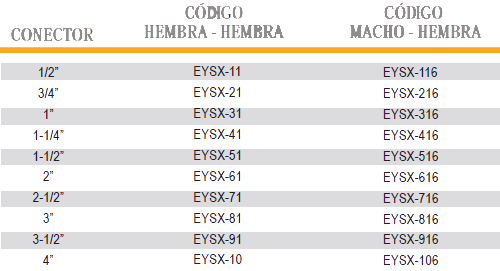

CARACTERÍSTICAS

•Posibilidad de ser instalados en posición vertical u horizontal.
•En configuración macho-hembra se provee un niple NPT roscado removible.
•Diseño de bajo radio de giro que permite instalarlos en tuberías cercanas a paredes u otros obstáculos.
•Bocas de conexión a conduit con roscas cónicas NPT para ajustes firmes y mejor continuidad del aterramiento.
•Fácil acceso al interior para formar el sello en la tubería.
•Gargantas protectoras internas en los conectores de conduit evitan daños al cable al halarlo.
•Provee un incremento mínimo del 40% en su capacidad interna en comparación con el EYS.



MATERIALES Y ACABADOS

•Cuerpos de sellos hasta 2”: Aleación de Hierro Fundido EXCELITE.
•Cuerpos de sellos desde 2 1/2” hasta 4”: Aleación ASTM A-536.
•Tapones hasta 1”: acero.
•Tapones 1 1/2” o mayores: Aleación de Hierro Fundido EXCELITE.
•Cuerpo y tapones de Aluminio Libre de Cobre*
•Niples roscados: Acero Galvanizado.
•Revestimientos anticorrosivos en Aleación de Hierro Fundido EXCELITE y ASTM A-536: Galvanizado y acabado epóxico.
•Revestimientos anticorrosivos en acero: galvanizado.

OPCIONES DISPONIBLES

•Acabados especiales por solicitud del cliente.
•Revestido de PVC en el exterior y pintura de poliuretano en el interior.**























NORMAS SEGUIDAS

•UL 886: “Outlet boxes and fittings for use in hazardous (classified) locations”.
•ANSI B1.1: “Unified inch screw threads (UN and UNR thread form)”.
•ANSI B1.20.1: “Pipe Threads”.
•Código Eléctrico Nacional: Sellos de 1/2” aptos para áreas Clase I, Div. 1 y 2, Grupos B, C, D. Clase II, Div. 1, Grupos E, F,G. Clase II, Div. 2, Grupos F,G. Clase III.
•Código Eléctrico Nacional: Sellos de 3/4” hasta 2 1/2” aptos para áreas Clase I, Div. 1 y 2, Grupos C, D; Clase II, Div. 1, Grupos E, F, G. Div. 2, Grupos F, G; Clase III.
•Código Eléctrico Nacional: Sellos desde 3” hasta 4” aptos para áreas Clase I, Div. 1 y 2, Grupo D; Clase II, Div. 1, Grupos E,F,G; Clase II, Div. 2, Grupos F,G. Clase III.



RECOMENDACIONES DE INSTALACIÓN

•Instalar a no más de 18” de cajas que contengan equipos que generan chispas o calor en Clase I.
•Instalar en tuberías de 2” o mayores a menos de 18” de cajas donde se realizan empalmes en Clase I.
•Instalar en tuberías que pasen de un área a otra.
•Dividir los tramos largos de tuberias, seccionando en tramos mayores de 50’ y menores de 100’.mayores de 50’ y menores de 100’.
