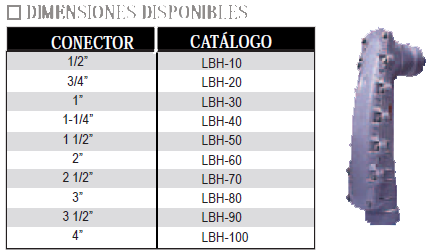

CAJAS DE EMPALME Y CONTROL LBH

APLICACIONES

•Cambiar en 90 grados la dirección de la canalización.
•Proveer acceso a los conductores para su tendido, empalme,futuras modificaciones y mantenimiento.
•Actua como caja de halado para conductores dificiles de manejar, por su gran diámetro o tipo de aislamiento.

CARACTERÍSTICAS

•Tapa de gran tamaño para máximo acceso al interior del codo, unida al cuerpo mediante junta plana apernada.
•Bocas de conexión a conduit con roscas cónicas NPT para ajustes firmes y mejor continuidad del aterramiento.
•Gargantas protectoras internas en las bocas de conexión a conduit, para proteger el aislamiento del conductor al halarlo.
•Las tapas tienen forma de domo de manera de permitir curvas suaves a los conductores.

MATERIALES Y ACABADOS

•Cuerpos y tapas: Aleación de Hierro Fundido EXCELITE.
Cuerpos y tapas: Aluminio libre de Cobre*.
•Tornillos de acero inoxidables.
•Revestimientos anticorrosivos en Aleación de Hierro Fundido EXCELITE: Galvanizado y acabado epóxico.

OPCIONES DISPONIBLES

•Revestimientos especiales disponibles bajo solicitud del cliente.
•Revestido de PVC en el exterior y pintura de poliuretano en el interior.**

NORMAS SEGUIDAS

•UL-886: “Outlet boxes and fittings for use in hazardous (classified) locations”.
•ANSI B1.1: “Unified inch screw threads (UN and UNR threadform)”.
•ANSI B1.20.1:”Pipe Threads”.
•Código Eléctrico Nacional: Apto para áreas Clase I, Div 1 y 2, Grupo D. Clase II, Div 1, Grupos E, F, G. Clase II, Div 2, Grupos F, G. Clase III.
