UNF
| APLICACIONES •Empalmar tramos de tubería conduit y acoplar cajas de empalme y / o accesorios a ésta. •Permitir realizar modificaciones futuras a la canalización eléctrica. •Permitir remover cajas de empalme sin necesidad de retirar las tuberías conectadas a ellas. |
 |
| CARACTERÍSTICAS •Diseño compacto que permite el uso en espacios reducidos. •En configuración macho-hembra se provee un niple roscado removible. •Bocas de conexión a conduit con roscas cónicas NPT para ajustes firmes y mejor continuidad de aterramiento. •Gargantas protectoras internas en los conectores de conduit evitan daños al cable al halarlo. |
| MATERIALES Y ACABADOS •Uniones de Acero desde 1/2” hasta 1”. •Uniones Aleación de Hierro Fundido EXCELITE desde 1 1/4” hasta 6”. •Uniones de Aluminio libre de Cobre*. •Niples roscados: acero. •Revestimientos anticorrosivos en Aleación de Hierro Fundido y ASTM A-536: galvanizado y acabado epóxico. •Revestimientos anticorrosivos en acero: galvanizado. |
OPCIONES DISPONIBLES
|
| NORMAS SEGUIDAS •UL 886: “Outlet boxes and fittings for use in hazardous (classified) locations”. •ANSI B1.1: “Unified inch screw threads (UN and UNR thread form)”. •ANSI B1.20.1:“Pipe threads”. •Código Eléctrico Nacional: Uniones desde 1/2” hasta 1”: •Clase I, Div. 1 y 2, Grupos A, B, C, D; Clase II, Div. 1, Grupos E, F, G.; Clase II, Div. 2, Grupos F, G.; Clase III. •Código Eléctrico Nacional: Uniones desde 1 1/4” hasta 6”: •Clase I, Div. 1 y 2, Grupos C, D; Clase II, Div. 1, Grupos E, F, G; Clase II, Div. 2, Grupos F, G, Clase III. |

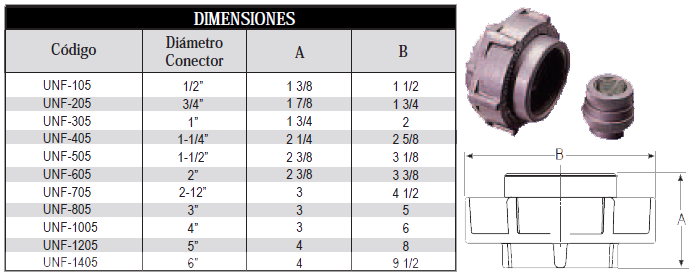

CONFIGURACIONES Y DIMENSIONES DISPONIBLES
UNF: HEMBRA - HEMBRA
UNY: MACHO - HEMBRA
